آیا می‌دانستید که یک اشتباه کوچک در محاسبه ارتفاع یا فاصله میله‌های نرده، نه تنها ایمنی ساکنین را به خطر می‌اندازد، بلکه می‌تواند منجر به رد شدن بازرسی شهرداری و عدم دریافت برگه پایان کار شود؟ رعایت ضوابط نرده راه پله مطابق با مقررات ملی ساختمان، به‌ویژه مبحث چهارم، تنها یک توصیه فنی نیست، بلکه یک الزام قانونی است که مرز بین یک فضای امن و محیطی مخاطره‌آمیز را تعیین می‌کند. در این مقاله، به بررسی دقیق تمامی استانداردهای فنی، ابعادی و متریال‌های مورد نیاز می‌پردازیم تا شما بتوانید با اطمینان کامل، نرده‌هایی را اجرا کنید که هم از نظر مهندسی تایید شده باشند و هم تمامی معیارهای ایمنی را پاس کنند.

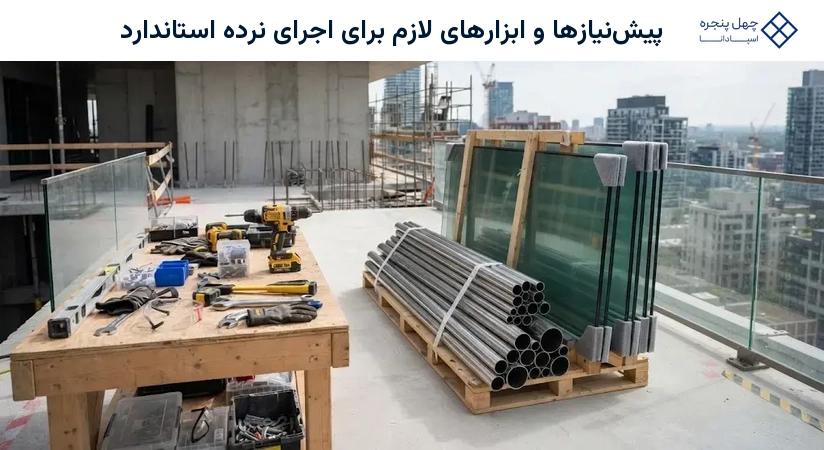

پیش‌نیازها و ابزارهای لازم برای اجرای نرده استاندارد
پیش از آغاز هرگونه عملیات نصب، آماده‌سازی متریال و ابزارات بر اساس استانداردهای ملی ساختمان ضروری است. نخستین گام، انتخاب متریال‌هایی است که دارای گواهینامه استاندارد باشند. برای بخش‌های شیشه‌ای، استفاده از شیشه‌های سکوریت (Tempered) یا لمینت الزامی است تا در صورت شکستگی، تکه‌های تیز ایجاد نشود و ایمنی افراد حفظ گردد. در مورد فلزات، استفاده از فولاد با پوشش ضدزنگ یا رنگ‌های الکترواستاتیک برای جلوگیری از خوردگی در محیط‌های مرطوب توصیه می‌شود و در خصوص چوب، باید از گونه‌های سخت و درمان‌شده (Treated) استفاده کرد تا در برابر ضربه و فشار مقاومت لازم را داشته باشند.
از نظر ابزاری، برای اجرای دقیق ضوابط، موارد زیر ضروری هستند:
- تراز لیزری و تراز دستی برای اطمینان از عمود بودن نرده نسبت به کف و موازی بودن با شیب پله‌ها.
- متر اندازه‌گیری دقیق (دیجیتال یا نواری) برای کنترل دقیق فاصله بین میله‌ها.
- درایورهای صنعتی و پیچ‌های متصل‌کننده با گرید مقاوم جهت تحمل فشار جانبی.
- دستگاه‌های برش دقیق برای جلوگیری از ایجاد لبه‌های تیز در متریال‌های فلزی و چوبی.

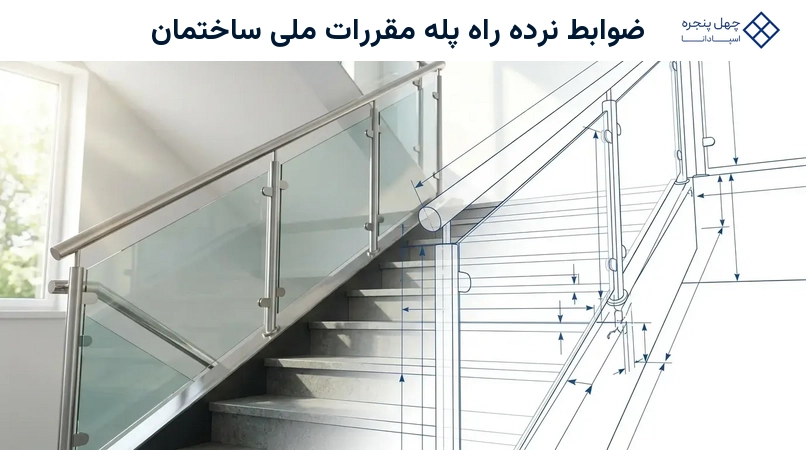

ضوابط فنی و ابعادی نرده‌ها طبق مقررات ملی ساختمان
بخش فنی مقررات ملی ساختمان، معیارهای دقیقی را برای ابعاد نرده‌ها تعریف کرده است تا احتمال سقوط یا حوادث در راه پله‌ها به حداقل برسد. این ضوابط بسته به کاربری ساختمان (مسکونی، عمومی یا صنعتی) متغیر است.
| موضوع | ضوابط و محدودیت‌ها | توضیحات تکمیلی |
|---|---|---|
| ارتفاع نرده مسکونی | ۹۰ تا ۱۱۰ سانتی‌متر | مطابق با مرکز ثقل بدن انسان |
| ارتفاع نرده عمومی | ۱۰۰ تا ۱۱۰ سانتی‌متر | مناسب برای ترافیک تردد بالا |
| ارتفاع نرده بالکن و پشت‌بام | ۱۱۰ تا ۱۲۰ سانتی‌متر | به دلیل ریسک بالای سقوط |
| ارتفاع هندریل (دستگیره) | ۹۰ تا ۹۵ سانتی‌متر | طراحی ارگونومیک برای دسترسی راحت |
| حداکثر فاصله اجزا | ۱۰ تا ۱۲ سانتی‌متر | جلوگیری از عبور و سقوط کودکان |
| مقاومت فشار جانبی | ۱۰۰ تا ۱۵۰ کیلوگرم | بدون تغییر شکل دائمی یا لرزش |
| متریال‌های مجاز | فولاد، چوب سخت، شیشه سکوریت/لمینت | الزام داشتن گواهینامه استاندارد |
| ایمنی در برابر حریق | مواد کندسوز و مقاوم به حرارت | ویژه راه پله‌های اضطراری |

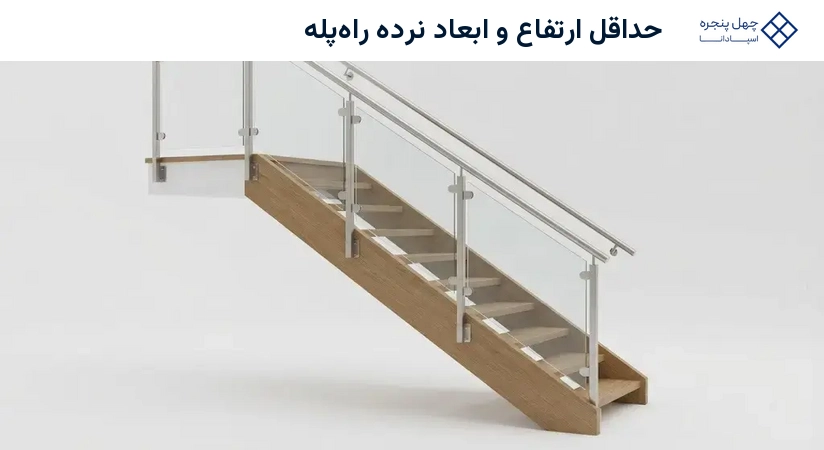

حداقل ارتفاع و ابعاد نرده راه‌پله
ارتفاع نرده یکی از حساس‌ترین نقاط در بازرسی‌های شهرداری است. طبق استانداردهای ملی، برای ساختمان‌های مسکونی، ارتفاع نرده باید بین ۹۰ تا ۱۱۰ سانتی‌متر باشد. این ارتفاع به گونه‌ای طراحی شده است که مرکز ثقل بدن انسان در حالت عادی توسط نرده پوشش داده شود. اما در ساختمان‌های عمومی و اداری که ترافیک تردد در آن‌ها بیشتر است، این مقدار به ۱۰۰ تا ۱۱۰ سانتی‌متر افزایش می‌یابد تا ایمنی جمعی تضمین گردد.
نکته بسیار مهم در مورد بالکن‌ها و پشت‌بام‌ها این است که به دلیل ریسک بالای سقوط، ارتفاع نرده در این نقاط باید بین ۱۱۰ تا ۱۲۰ سانتی‌متر باشد. همچنین، هندریل یا همان دستگیره بالایی نرده که محل قرارگیری دست است، باید در ارتفاع ۹۰ تا ۹۵ سانتی‌متر نصب شود تا دسترسی به آن برای اکثر افراد در حالت ارگونومیک میسر باشد.
الزامات ایمنی و فاصله اجزای نرده راه‌پله
یکی از بحرانی‌ترین قوانین، مربوط به فاصله بین اجزای عمودی یا افقی نرده‌ها است. برای جلوگیری از عبور کودکان و احتمال گیر کردن یا سقوط آن‌ها، حداکثر فاصله بین هر دو میله یا عضو نرده نباید از ۱۰ تا ۱۲ سانتی‌متر تجاوز کند. هرگونه فاصله بیش از این مقدار، یک نقص فنی جدی محسوب شده و در بازرسی‌های ایمنی رد می‌شود.
علاوه بر ابعاد، مقاومت سازه‌ای نیز اهمیت ویژه‌ای دارد. نرده‌ها باید به گونه‌ای نصب شوند که در برابر فشار جانبی (Lateral Pressure) مقاوم باشند. استاندارد مقرر می‌کند که هر بخش از نرده باید بتواند فشار ۱۰۰ تا ۱۵۰ کیلوگرم را بدون تغییر شکل دائمی یا لرزش شدید تحمل کند. این موضوع به‌ویژه در نقاط تکیه‌گاه و اتصالات نرده به کف یا دیوار اهمیت دوچندان دارد.
استاندارهای متریال و مقاومت مواد
انتخاب متریال نباید صرفاً بر اساس معیارهای زیبایی باشد، بلکه باید استانداردهای مقاومت در برابر آتش و ضربه را برآورده کند. در مورد استفاده از شیشه، تاکید اکید بر شیشه‌های سکوریت یا لمینت است؛ چرا که شیشه‌های معمولی در صورت ضربه، به تکه‌های برنده تبدیل شده و باعث آسیب‌های شدید می‌شوند. همچنین، تمامی لبه‌های متریال‌ها، اعم از فلز و چوب، باید صیقل داده شده و فاقد هرگونه برآمدگی یا لبه تیز باشند تا در هنگام لمس یا برخورد، باعث بریدگی نشوند.
در ساختمان‌های بلندمرتبه، متریال‌های مورد استفاده در راه پله‌های اضطراری باید دارای خاصیت کندسوز یا مقاوم در برابر حرارت باشند تا در زمان وقوع حریق، نرده‌ها به دلیل ذوب شدن یا تغییر شکل، مسیر خروج را مسدود نکنند.

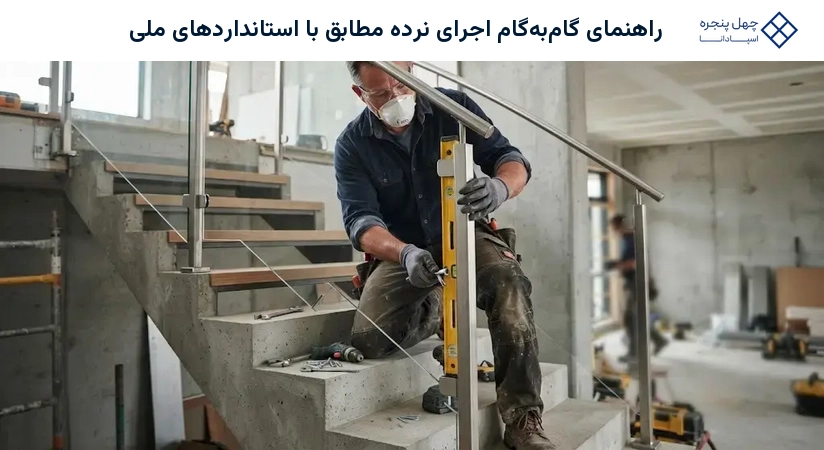

راهنمای گام‌به‌گام اجرای نرده مطابق با استانداردهای ملی
برای اینکه اجرای نرده‌ها منجر به تاییدیه مهندسان ناظر و شهرداری شود، باید یک مسیر سیستماتیک را دنبال کنید.
گام اول: اندازه‌گیری دقیق و تحلیل کاربری
ابتدا باید نوع کاربری ساختمان را به طور دقیق مشخص کنید. اگر ساختمان مسکونی است، ارتفاع را روی محدوده ۹۰ تا ۱۱۰ سانتی‌متر تنظیم کنید، اما در فضاهای عمومی، حداقل ارتفاع را ۱۰۰ سانتی‌متر در نظر بگیرید. در این مرحله، تمام نقاط حساس مانند پیچ‌ها و نقاط چرخش راه پله را اندازه‌گیری کرده و نقشه‌ای دقیق از محل نصب تکیه‌گاه‌ها رسم کنید تا شیب نرده کاملاً موازی با شیب پله‌ها باشد.
گام دوم: انتخاب متریال بر اساس ضوابط ایمنی
پس از تعیین ابعاد، متریال را بر اساس بار وارده و الزامات ایمنی انتخاب کنید. برای محیط‌هایی که احتمال فشار زیاد در آن‌ها وجود دارد، فولاد یا چوب‌های سخت بهترین گزینه هستند. اگر قصد استفاده از شیشه را دارید، حتماً ضخامت شیشه سکوریت را متناسب با ارتفاع محاسبه کنید تا مقاومت جانبی مورد نیاز (۱۰۰-۱۵۰ کیلوگرم) تامین شود. در این مرحله، تاییدیه کیفیت متریال را از تامین‌کننده دریافت نمایید.
گام سوم: طراحی و نصب با رعایت فواصل ایمنی
در هنگام نصب، هرگز اجازه ندهید فاصله بین میله‌ها به صورت تصادفی تعیین شود. هر فاصله را دقیقاً روی ۱۱ یا ۱۲ سانتی‌متر تنظیم کنید. در مورد هندریل‌ها، اطمینان حاصل کنید که سطح دستگیره صاف است و هیچ مانعی برای لغزش دست در هنگام اضطرار وجود ندارد. همچنین، اتصالات نرده به کف باید با پیچ‌های شیمیایی یا اتصالات مکانیکی مستحکم اجرا شوند تا لرزش در سیستم نرده حذف گردد.
گام چهارم: تست استحکام و بازرسی نهایی
پس از نصب و پیش از اتمام نهایی کار، یک تست فشار دستی یا مکانیکی روی نرده‌ها انجام دهید تا از عدم وجود لرزش و تغییر شکل اطمینان حاصل کنید. تمامی لبه‌ها را بررسی کنید تا مطمئن شوید هیچ نقطه تیزی وجود ندارد. در نهایت، ارتفاع تمام نقاط نرده را با متر چک کنید تا هیچ بخشی کمتر از حداقل‌های قانونی نباشد.
نکات مهم اجرای نرده راه‌پله بر اساس مقررات ملی ساختمان
برای موفقیت در اجرای پروژه، هماهنگی مستمر با مهندس ناظر ساختمان ضروری است. مهندس ناظر بر اساس مبحث چهارم مقررات ملی ساختمان بازرسی می‌کند و هرگونه انحراف از استانداردهای ابعادی را در گزارش خود ثبت می‌نماید. یکی از نکات کلیدی، حفظ عرض مفید راه پله است؛ نرده‌ها را به‌گونه‌ای نصب کنید که عرض مسیر خروج کاهش نیابد و در هنگام تخلیه اضطراری، مانعی برای عبور سریع افراد یا برانکاردها ایجاد نکنند.
همچنین، در محیط‌های دارای رطوبت زیاد، استفاده از پوشش‌های ضدزنگ استاندارد را فراموش نکنید، زیرا زنگ‌زدگی در اتصالات باعث کاهش شدید مقاومت جانبی نرده و در نتیجه رد شدن تست استحکام می‌شود.
اشتباهات رایج در نصب نرده و پیامدهای قانونی
بسیاری از سازندگان برای کاهش هزینه‌ها یا به دلیل عدم آگاهی، مرتکب اشتباهاتی می‌شوند که پیامدهای مالی سنگینی در پی دارد. استفاده از شیشه‌های معمولی به جای سکوریت یا ایجاد فواصل بیش از ۱۲ سانتی‌متر بین میله‌ها، رایج‌ترین این اشتباهات هستند. همچنین، نصب نرده‌هایی که لبه‌های تیز دارند یا ارتفاع آن‌ها در نقاط چرخش کاهش می‌یابد، از دیگر موارد رد شدن بازرسی است.
پیامد این اشتباهات، ابتدا جریمه‌های مالی توسط شهرداری و سپس عدم صدور برگه پایان کار است. تا زمانی که نقص‌های نرده‌ها برطرف نشود، ساختمان از نظر قانونی تکمیل شده محسوب نمی‌شود و این موضوع می‌تواند منجر به تاخیر در تحویل واحدها به خریداران یا ایجاد مشکل در اخذ وام‌های بانکی گردد.
جمع‌بندی و چک‌لیست نهایی تایید استاندارد
اجرای نرده‌های استاندارد، ترکیبی از دقت در ابعاد، انتخاب متریال درست و رعایت قوانین ایمنی است. برای اطمینان از اینکه پروژه شما مطابق با مقررات ملی ساختمان است، از چک‌لیست زیر استفاده کنید:
- آیا ارتفاع نرده در ساختمان مسکونی ۹۰-۱۱۰ و در ساختمان عمومی ۱۰۰-۱۱۰ سانتی‌متر است؟
- آیا ارتفاع نرده‌های بالکن و پشت‌بام بین ۱۱۰ تا ۱۲۰ سانتی‌متر است؟
- آیا فاصله بین تمامی اجزای نرده کمتر یا مساوی ۱۲ سانتی‌متر است؟
- آیا هندریل‌ها در ارتفاع ۹۰-۹۵ سانتی‌متر قرار دارند؟
- آیا شیشه‌های مورد استفاده از نوع سکوریت یا لمینت هستند؟
- آیا نرده‌ها در برابر فشار جانبی ۱۰۰-۱۵۰ کیلوگرمی مقاوم هستند؟
- آیا تمام لبه‌ها صیقل داده شده و فاقد تیزی هستند؟
- آیا عرض مسیر خروج در اثر نصب نرده‌ها کاهش نیافته است؟
