پنجره‌های UPVC به دلیل مزایای فراوان، از جمله عایق‌بندی بی‌نظیر، دوام بالا و نیاز کم به نگهداری، به یکی از پرکاربردترین گزینه‌ها در ساختمان‌سازی مدرن تبدیل شده‌اند. اما برای بهره‌مندی کامل از این مزایا و اطمینان از عملکرد بهینه، شناخت دقیق
ابعاد فریم پنجره یو پی وی سیو پروفیل‌های آن از اهمیت بالایی برخوردار است. انتخاب و اندازه‌گیری صحیح این ابعاد، نه تنها بر زیبایی و نمای کلی ساختمان تأثیرگذار است، بلکه کارایی انرژی، عایق‌بندی صوتی و حرارتی، و حتی طول عمر پنجره را نیز تضمین می‌کند. این مقاله از چهل پنجره، یک راهنمای جامع برای درک ابعاد فریم پنجره UPVC، استانداردهای مربوطه، نحوه اندازه‌گیری دقیق و عوامل مؤثر بر آن ارائه می‌دهد تا شما بتوانید انتخابی آگاهانه و مطمئن داشته باشید.

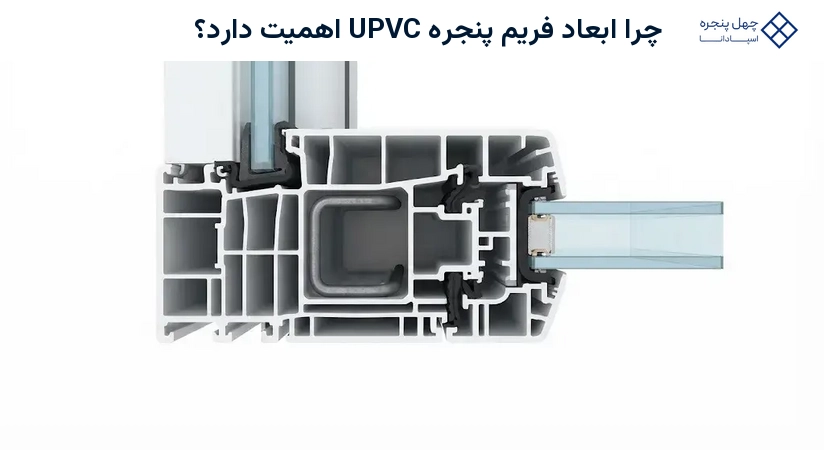

چرا ابعاد فریم پنجره UPVC اهمیت دارد؟
فریم پنجره UPVC، که بخش اصلی و سفیدرنگ پنجره را تشکیل می‌دهد، نقشی حیاتی در استحکام، عایق‌بندی و زیبایی ساختمان ایفا می‌کند. این پروفیل‌ها به دلیل مقاومت بالا در برابر رطوبت، پوسیدگی و اشعه UV، گزینه‌ای ایده‌آل برای ساخت پنجره‌های مدرن به شمار می‌روند. انتخاب ابعاد صحیح فریم نه تنها بر نمای کلی ساختمان تأثیرگذار است، بلکه عملکرد پنجره را در برابر عوامل محیطی مانند باد، باران و تغییرات دما نیز تضمین می‌کند.
ابعاد غیراستاندارد می‌تواند منجر به مشکلات متعددی شود: هدر رفت قابل توجه انرژی به دلیل نشت هوا، نفوذ صدا و گرد و غبار به داخل فضا، مشکلات در باز و بسته شدن لنگه‌ها، و حتی کاهش طول عمر مفید پنجره به دلیل وارد آمدن فشار بیش از حد به یراق‌آلات و پروفیل. علاوه بر این، ابعاد نامناسب می‌تواند بر زیبایی‌شناسی ساختمان نیز تأثیر منفی بگذارد و جلوه‌ای نامنظم و غیرحرفه‌ای ایجاد کند. بنابراین، درک دقیق ابعاد و رعایت استانداردهای مربوطه برای دستیابی به حداکثر کارایی، دوام و زیبایی ضروری است.
ابعاد استاندارد فریم پنجره UPVC
ابعاد فریم پنجره UPVC بر اساس نوع پنجره و همچنین استانداردهای ملی و بین‌المللی تعیین می‌شود تا بهترین عملکرد و ایمنی را فراهم آورد.
ابعاد کلی پنجره و فریم بر اساس استانداردهای ملی و بین‌المللی
موسسه استاندارد و تحقیقات صنعتی ایران، با الهام از استانداردهای بین‌المللی معتبر مانند BS (استاندارد بریتانیا) و RAL (استاندارد آلمان)، مبحث 6840 را برای یکسان‌سازی ویژگی‌های پروفیل‌های UPVC تدوین کرده است. این استانداردها به منظور تضمین کیفیت، دوام و عملکرد بهینه پنجره‌ها در شرایط مختلف طراحی شده‌اند. بر اساس این استانداردها، ابعاد کلی برای پنجره‌ها و فریم‌ها به شرح زیر است:
- عرض پنجره (کلی):معمولاً بین 500 تا 2000 میلی‌متر (50 تا 200 سانتی‌متر).
- ارتفاع پنجره (کلی):معمولاً بین 1100 تا 2500 میلی‌متر (110 تا 250 سانتی‌متر).
- عرض فریم (عمق پروفیل):معمولاً بین 60 تا 200 میلی‌متر (6 تا 20 سانتی‌متر)، که نشان‌دهنده ضخامت پروفیل است.
- ارتفاع فریم (ارتفاع کلی پنجره):معمولاً بین 1100 تا 2500 میلی‌متر (110 تا 250 سانتی‌متر).
- ابعاد استاندارد درب UPVC:برای درب‌ها، عرض معمولاً بین 800 تا 1200 میلی‌متر (80 تا 120 سانتی‌متر) و ارتفاع بین 2000 تا 2200 میلی‌متر (200 تا 220 سانتی‌متر) در نظر گرفته می‌شود.
این ابعاد کلی، چارچوبی برای طراحی و تولید پنجره‌های UPVC فراهم می‌کنند و به سازندگان و مصرف‌کنندگان کمک می‌کنند تا محصولاتی با کیفیت و کارایی مطلوب انتخاب کنند.
| نوع | محدوده ابعاد (میلی‌متر) |
|---|---|
| عرض پنجره (کلی) | 500 – 2000 |
| ارتفاع پنجره (کلی) | 1100 – 2500 |
| عرض فریم (عمق پروفیل) | 60 – 200 |
| ارتفاع فریم (ارتفاع کلی پنجره) | 1100 – 2500 |
| عرض درب UPVC | 800 – 1200 |
| ارتفاع درب UPVC | 2000 – 2200 |
ابعاد فریم پنجره UPVC بر اساس نوع بازشو (لولایی، کشویی، فولکس واگنی)
ابعاد فریم پنجره‌های UPVC بسته به مکانیزم بازشو آن‌ها متفاوت است، زیرا هر نوع بازشو نیازهای ساختاری و عملکردی خاص خود را دارد:
- پنجره‌های لولایی (Casement):این نوع پنجره‌ها که رایج‌ترین مدل هستند، معمولاً دارای ارتفاع فریمی بین 100 تا 180 سانتی‌متر و عرض هر لنگه بین 60 تا 90 سانتی‌متر متغیر هستند. طبق ضوابط شهرداری و مقررات ملی ساختمان، برای اتاق خواب‌ها، ارتفاع پنجره معمولاً 150 سانتی‌متر و عرض هر لنگه 75 سانتی‌متر در نظر گرفته می‌شود، با حداقل فاصله 1 متر از کف و 30 سانتی‌متر از سقف. این ابعاد به منظور تأمین نور کافی و تهویه مناسب تعیین می‌شوند.
- پنجره‌های کشویی (Sliding):برای این نوع پنجره‌ها که فضای کمتری اشغال می‌کنند، عرض مناسب فریم بین 80 تا 150 سانتی‌متر و ارتفاع بین 100 تا 220 سانتی‌متر است. به طور کلی، توصیه می‌شود عرض پنجره کشویی از ارتفاع آن بیشتر باشد تا عملکرد روان‌تر و پایداری بهتری داشته باشد. در صورتی که عرض پنجره کشویی بالای یک متر باشد، استفاده از سه غلتک سرامیکی با کیفیت بالا برای حرکت روان‌تر و تحمل وزن بیشتر لنگه‌ها ضروری است.
- پنجره‌های فولکس واگنی (Tilt & Slide):این نوع پنجره‌ها که اغلب برای بالکن‌ها، پاسیوها یا دهانه‌های عریض استفاده می‌شوند و امکان باز شدن به صورت کشویی و همچنین کج شدن (تیلت) را فراهم می‌کنند، معمولاً دارای ارتفاعی بین 100 تا 250 سانتی‌متر و عرضی حدود 150 سانتی‌متر برای هر لنگه هستند. این ابعاد بزرگ، امکان ایجاد بازشوهای گسترده و نورگیری عالی را فراهم می‌آورد.
انتخاب نوع بازشو و ابعاد متناسب با آن، باید با توجه به کاربری فضا، محدودیت‌های معماری و نیازهای تهویه و نورگیری صورت گیرد.
| نوع بازشو | ارتفاع فریم (سانتی‌متر) | عرض هر لنگه/کلی (سانتی‌متر) |
|---|---|---|
| لولایی (Casement) | 100 – 180 | 60 – 90 (هر لنگه) |
| کشویی (Sliding) | 100 – 220 | 80 – 150 (کلی) |
| فولکس واگنی (Tilt & Slide) | 100 – 250 | 150 (هر لنگه) |

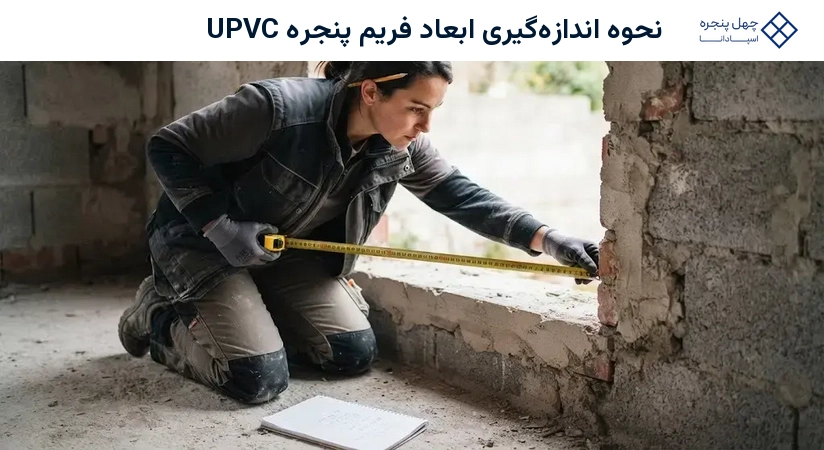

نحوه اندازه‌گیری ابعاد فریم پنجره UPVC
اندازه‌گیری دقیق ابعاد فریم پنجره UPVC گام اول و حیاتی برای نصب صحیح و کارایی مطلوب است. حتی یک خطای کوچک می‌تواند منجر به مشکلات جدی در نصب، عملکرد نامناسب و هدر رفت هزینه‌ها شود. این بخش یک راهنمای عملی برای اندازه‌گیری دقیق ارائه می‌دهد.
ابزارهای مورد نیاز و نکات اولیه
برای اندازه‌گیری دقیق، به ابزارهای ساده‌ای نیاز دارید که معمولاً در هر جعبه ابزاری یافت می‌شوند:
- متر نواری فلزی:ترجیحاً یک متر بلند (5 تا 8 متری) برای اندازه‌گیری دهانه‌های بزرگ.
- مداد و کاغذ:برای ثبت دقیق اندازه‌ها.
- تراز دستی یا لیزری:برای بررسی تراز بودن سطوح.
- گونیا:برای اطمینان از مربع یا مستطیل بودن دهانه.
نکات اولیه:همیشه اندازه‌گیری را از چندین نقطه انجام دهید تا از یکنواختی ابعاد اطمینان حاصل کنید و هرگونه ناهماهنگی یا عدم گونیا بودن در دیوار را شناسایی کنید. این کار به شما کمک می‌کند تا خطاهای احتمالی را قبل از سفارش فریم برطرف کنید.
گام به گام: اندازه‌گیری عرض و ارتفاع بازشو
این مراحل را با دقت دنبال کنید:
-
اندازه‌گیری عرض:
- عرض دهانه پنجره را در سه نقطه (بالا، وسط و پایین) از داخل دیوار به دیوار (یا از داخل ساب فریم به ساب فریم) اندازه‌گیری کنید.
- کوچکترین عدد به دست آمده را به عنوان عرض نهایی دهانه در نظر بگیرید.
- برای ایجاد فضای کافی جهت نصب، رگلاژ و بادخور، حدود 1 تا 2 سانتی‌متر (معمولاً 1.5 سانتی‌متر) از این عدد کم کنید. این عدد، عرض نهایی فریم پنجره شما خواهد بود.
-
اندازه‌گیری ارتفاع:
- ارتفاع دهانه پنجره را در سه نقطه (چپ، وسط و راست) از کف تا سقف دهانه (یا از داخل ساب فریم به ساب فریم) اندازه‌گیری کنید.
- کوچکترین عدد به دست آمده را به عنوان ارتفاع نهایی دهانه در نظر بگیرید.
- برای بادخور و رگلاژ، حدود 1 تا 2 سانتی‌متر (معمولاً 1.5 سانتی‌متر) از این عدد کم کنید. این عدد، ارتفاع نهایی فریم پنجره شما خواهد بود.
نکته مهم:اگر ساب فریم (چارچوب فلزی یا چوبی اولیه که قبل از نصب پنجره اصلی در دیوار قرار می‌گیرد) وجود دارد، اندازه‌گیری‌ها را همیشه از داخل ساب فریم انجام دهید.
نکات تکمیلی برای اندازه‌گیری دقیق
برای اطمینان از دقت حداکثری و جلوگیری از اشتباهات رایج، نکات زیر را در نظر بگیرید:
- بررسی گونیا بودن (Squareness):با استفاده از تراز و گونیا، از مربع یا مستطیل بودن دهانه اطمینان حاصل کنید. اگر دهانه گونیا نباشد، ممکن است نیاز به اصلاحات در فریم یا دیوار باشد تا پنجره به درستی نصب شود و از مشکلات عملکردی جلوگیری شود. نادیده گرفتن این مورد یکی از رایج‌ترین اشتباهات است.
- بررسی تراز و شاقول بودن (Level and Plumb):مطمئن شوید که سطوح افقی (کف و سقف دهانه) کاملاً تراز و سطوح عمودی (دیواره‌های جانبی) کاملاً شاقول هستند. عدم تراز بودن می‌تواند باعث کج شدن پنجره و مشکلات در باز و بسته شدن لنگه‌ها شود.
- در نظر گرفتن مصالح نهایی:اگر کف یا دیوارها هنوز نهایی نشده‌اند (مثلاً کف‌سازی یا گچ‌کاری انجام نشده)، ضخامت مصالحی مانند سرامیک، سنگ، پارکت یا گچ‌کاری را در محاسبات خود لحاظ کنید تا پس از اتمام کار، پنجره در جای مناسب قرار گیرد.
- مشاوره با متخصص:در صورت وجود دهانه‌های نامنظم، دیوارهای قدیمی یا پیچیده، همواره از یک کارشناس متخصص و باتجربه برای اندازه‌گیری کمک بگیرید. این کار می‌تواند از بروز خطاهای پرهزینه جلوگیری کند.
عوامل مؤثر بر ابعاد و ضخامت فریم پنجره UPVC
ابعاد و ضخامت فریم پنجره UPVC تنها به نوع بازشو بستگی ندارد، بلکه عوامل متعددی در انتخاب بهینه آن‌ها نقش دارند که باید در فرآیند طراحی و سفارش مورد توجه قرار گیرند.
نوع ساختمان و شرایط آب و هوایی
نوع ساختمان (مسکونی، تجاری، اداری، برج‌های بلند) و شرایط آب و هوایی منطقه (میزان وزش باد، شدت باران، نوسانات دما، میزان رطوبت) تأثیر مستقیمی بر انتخاب ابعاد و به خصوص ضخامت پروفیل دارد. برای مناطق با باد شدید، ارتفاعات بالا یا نوسانات دمایی بالا (مانند مناطق کویری یا کوهستانی)، پروفیل‌های عریض‌تر و با دیواره‌های ضخیم‌تر برای مقاومت بیشتر در برابر فشار باد و عایق‌بندی حرارتی بهتر توصیه می‌شوند. این پروفیل‌ها به دلیل ساختار مستحکم‌تر، پایداری بیشتری در برابر تغییر شکل ناشی از عوامل محیطی از خود نشان می‌دهند.
نوع شیشه (دوجداره، سه‌جداره) و یراق‌آلات
استفاده از شیشه‌های دوجداره یا سه‌جداره برای عایق‌بندی حرارتی و صوتی بهتر، نیاز به پروفیل‌هایی با عرض (عمق) بیشتر دارد تا فضای کافی برای قرارگیری لایه‌های شیشه و محفظه‌های هوای بین آن‌ها فراهم شود. هرچه تعداد جداره‌های شیشه بیشتر باشد، پروفیل باید عریض‌تر باشد تا بتواند ضخامت کلی شیشه را در خود جای دهد. همچنین، وزن شیشه‌های چندجداره به مراتب بیشتر از شیشه‌های تک‌جداره است. این وزن بالا و همچنین اندازه بزرگ لنگه‌ها، انتخاب یراق‌آلات باکیفیت، مقاوم و متناسب با وزن و ابعاد را ضروری می‌سازد تا دوام، عملکرد روان و ایمنی پنجره در طولانی مدت تضمین شود. یراق‌آلات ضعیف در پنجره‌های سنگین می‌تواند منجر به افتادگی لنگه‌ها و مشکلات باز و بسته شدن شود.
استانداردهای ضخامت پروفیل (کلاس A, B, C)
ضخامت دیواره‌های پروفیل UPVC یکی از مهم‌ترین شاخص‌های کیفیت و مقاومت آن است. این ضخامت بر اساس استانداردهای بین‌المللی مانند BS و RAL در سه کلاس اصلی طبقه‌بندی می‌شود:
- کلاس A / نوع 1 (BS & RAL):این پروفیل‌ها بالاترین کیفیت و مقاومت را دارند. ضخامت دیواره‌های اصلی (بیرونی) آن‌ها بیش از 2.8 میلی‌متر و دیواره‌های فرعی (داخلی) بیش از 2.5 میلی‌متر است. پروفیل‌های کلاس A بهترین عایق‌بندی حرارتی و صوتی را ارائه می‌دهند و برای مناطقی با شرایط آب و هوایی سخت یا نیاز به امنیت بالا ایده‌آل هستند. این ضخامت بیشتر، به معنای استحکام مکانیکی بالاتر و طول عمر بیشتر است.
- کلاس B / نوع 2 (BS & RAL):در این کلاس، ضخامت دیواره‌های اصلی بیش از 2.5 میلی‌متر و دیواره‌های فرعی بیش از 2 میلی‌متر است. پروفیل‌های کلاس B نیز کیفیت خوبی دارند و برای اکثر کاربردهای مسکونی و تجاری در شرایط آب و هوایی متوسط مناسب هستند.
- کلاس C (فقط BS):برای این کلاس، هیچ حداقل ابعاد مشخصی توسط استاندارد BS تعیین نشده و ضخامت بر اساس توافق بین تولیدکننده و خریدار مشخص می‌شود. این پروفیل‌ها معمولاً ارزان‌تر هستند اما مقاومت و عایق‌بندی کمتری دارند.
درک مفهوم “محفظه‌های هوا” در پروفیل نیز برای مبتدیان مهم است. پروفیل‌های UPVC از چندین محفظه داخلی تشکیل شده‌اند که با هوا پر شده‌اند. این محفظه‌ها مانند لایه‌های عایق عمل می‌کنند و مانع از انتقال حرارت و صدا می‌شوند. هرچه تعداد این محفظه‌ها بیشتر و دیواره‌های آن‌ها ضخیم‌تر باشد، عایق‌بندی پروفیل بهتر خواهد بود.
همچنین، انتخاب پروفیل‌های سازگار با محیط زیست که به جای سرب از کلسیم و روی در ترکیباتشان استفاده شده است، نیز توصیه می‌شود تا علاوه بر کیفیت، به حفظ سلامت محیط زیست نیز کمک شود.
| کلاس پروفیل | استاندارد | ضخامت دیواره اصلی (میلی‌متر) | ضخامت دیواره فرعی (میلی‌متر) |
|---|---|---|---|
| کلاس A / نوع 1 | BS & RAL | بیش از 2.8 | بیش از 2.5 |
| کلاس B / نوع 2 | BS & RAL | بیش از 2.5 | بیش از 2 |
| کلاس C | فقط BS | توافقی / بدون حداقل | توافقی / بدون حداقل |

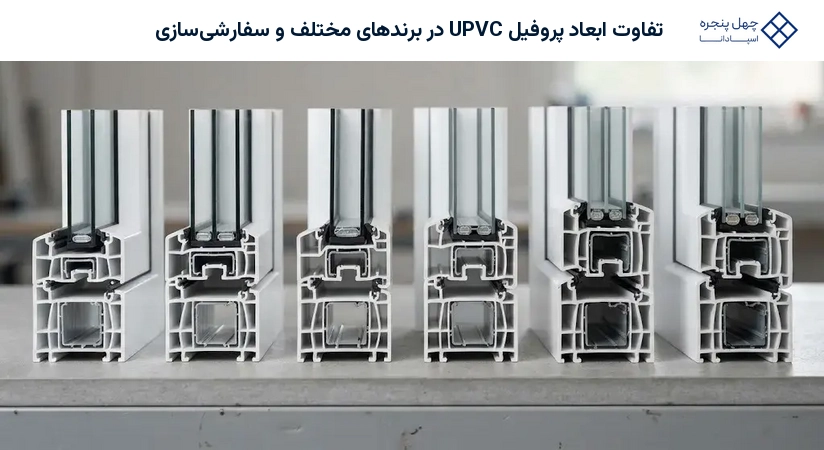

تفاوت ابعاد پروفیل UPVC در برندهای مختلف و سفارشی‌سازی
بازار پروفیل UPVC شامل برندهای متعدد داخلی و خارجی است که هر یک ممکن است ابعاد و مشخصات خاص خود را داشته باشند. این تفاوت‌ها می‌تواند بر انتخاب نهایی محصول تأثیرگذار باشد.
چرا برندها ابعاد متفاوتی دارند؟
تولیدکنندگان مختلف، با توجه به خطوط تولید، استانداردهای داخلی شرکت، فناوری‌های خاص خود و نیازهای بازار هدف، ممکن است پروفیل‌هایی با عرض‌ها و طراحی‌های متفاوت (مانند 60، 70 یا 80 میلی‌متر) ارائه دهند. این تفاوت‌ها می‌تواند بر میزان عایق‌بندی حرارتی و صوتی، استحکام مکانیکی پروفیل و قابلیت نصب شیشه‌های خاص (مانند سه‌جداره یا شیشه‌های با ضخامت‌های متفاوت) تأثیر بگذارد. به عنوان مثال، پروفیل‌های 70 یا 80 میلی‌متری معمولاً دارای محفظه‌های هوای بیشتری هستند و فضای بیشتری برای شیشه‌های چندجداره فراهم می‌کنند که منجر به عایق‌بندی بهتری می‌شود. بنابراین، هنگام انتخاب، توجه به مطابقت برند و مشخصات پروفیل با استانداردهای مورد نیاز پروژه و انتظارات شما از عملکرد پنجره حائز اهمیت است.
امکان سفارش‌سازی و ملاحظات آن
در پروژه‌های خاص معماری، ساختمان‌های قدیمی با دهانه‌های نامنظم یا بازسازی‌هایی که نیاز به ابعاد غیرمتعارف دارند، امکان سفارش‌سازی پروفیل UPVC در ابعاد دلخواه وجود دارد. این نوع سفارش معمولاً در حجم بالا انجام می‌شود و نیاز به اندازه‌گیری دقیق توسط کارشناس متخصص و هماهنگی کامل با شرکت تولیدکننده دارد.
ملاحظات سفارش‌سازی:
- هزینه بالاتر:سفارش‌سازی معمولاً با هزینه بیشتری همراه است، زیرا نیاز به قالب‌سازی یا تنظیمات خاص در خط تولید دارد.
- زمان تحویل طولانی‌تر:فرآیند تولید سفارشی ممکن است زمان بیشتری نسبت به تولید پروفیل‌های استاندارد نیاز داشته باشد.
- نیاز به تخصص:اندازه‌گیری و طراحی برای ابعاد سفارشی پیچیده‌تر است و حتماً باید توسط افراد متخصص انجام شود تا از بروز خطا جلوگیری شود.
با این حال، سفارشی‌سازی به شما این امکان را می‌دهد که پنجره‌هایی کاملاً متناسب با نیازهای زیبایی‌شناختی و عملکردی منحصر به فرد ساختمان خود داشته باشید و از حداکثر پتانسیل فضای موجود بهره‌مند شوید.
جمع‌بندی و سوالات متداول (FAQ)
جمع‌بندی نکات کلیدی
انتخاب و اندازه‌گیری صحیح
ابعاد فریم پنجره یو پی وی سی، سنگ بنای یک پنجره کارآمد، بادوام و زیبا است. همانطور که در این مقاله از چهل پنجره بررسی شد، با رعایت استانداردهای ملی و بین‌المللی (مانند مبحث 6840، BS و RAL)، توجه به نوع پنجره و مکانیزم بازشو آن، در نظر گرفتن شرایط محیطی و آب و هوایی، و استفاده از پروفیل‌ها و یراق‌آلات باکیفیت و متناسب با نوع شیشه (دوجداره یا سه‌جداره)، می‌توان به بهترین عملکرد در عایق‌بندی حرارتی و صوتی و همچنین صرفه‌جویی قابل توجه در مصرف انرژی دست یافت. اندازه‌گیری دقیق با ابزارهای مناسب و در نظر گرفتن نکات تکمیلی، از بروز مشکلات پرهزینه در آینده جلوگیری خواهد کرد.
سوالات متداول (FAQ)
ابعاد پنجره UPVC به ابعاد محل نصب (طول و عرض بازشو)، نوع طراحی پنجره (لولایی، کشویی، ثابت، فولکس واگنی)، محدودیت‌های سازه‌ای ساختمان، وزن و نوع شیشه (تک‌جداره، دوجداره، سه‌جداره) و استانداردهای ضخامت پروفیل بستگی دارد.
بله، قطعاً. هرچه ابعاد و ضخامت پروفیل پنجره UPVC بیشتر باشد، امکان استفاده از شیشه‌های چندجداره با فضای هوای بیشتر و همچنین ایجاد محفظه‌های هوای عایق‌بندی بیشتر در ساختار داخلی پروفیل فراهم می‌شود. این عوامل مستقیماً موجب افزایش چشمگیر عایق‌بندی پنجره در برابر صدا، حرارت و رطوبت خواهد شد.
در بازار ایران، پروفیل استاندارد پنجره UPVC معمولاً با عرض 60 میلی‌متر و ضخامت دیواره اصلی بیش از 2.7 میلی‌متر تولید می‌شود و حداقل دارای 3 محفظه هوا است. برای مقاومت و عایق‌بندی بیشتر، به خصوص در مناطق با شرایط آب و هوایی سخت یا نیاز به عایق‌بندی فوق‌العاده، پروفیل‌های عریض‌تر با 70 میلی‌متر عرض و 5 محفظه نیز به کار می‌روند.
